起源の場所: | 中国 |
ブランド名: | TOB Bimetal Bearings |
証明: | ISO 16949 |
最小注文数量: | 交渉される |
---|---|
価格: | negotiated |
パッケージの詳細: | カートンかパレット |
受渡し時間: | 交渉される |
支払条件: | T/T |
供給の能力: | 交渉される |
材料: | バイメタルの、青銅色/鋼鉄ブッシュは、ステンレス鋼、炭素鋼または青銅色の裏付けと利用できる | 銅: | 鋼鉄支持された合金CuPb24Sn4のバイメタル |
---|---|---|---|
適用: | 農業の機械類、農業の、機械扱い、持ち上がる塗布 | サイズ: | 帝国及びメートル サイズ、利用できる標準サイズ |
タイプ: | 円柱薮は洗濯機、ストリップまたは特別な設計を押し出した | パッキング: | 輸出及び輸入のバイメタルのブッシュの国際的なカートンの標準 |
証明: | Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4... | ||
ハイライト: | 薮に耐える砲金のバイメタル,薮に耐える溝の設計バイメタル,CuPb24Sn4 Biの金属軸受け |

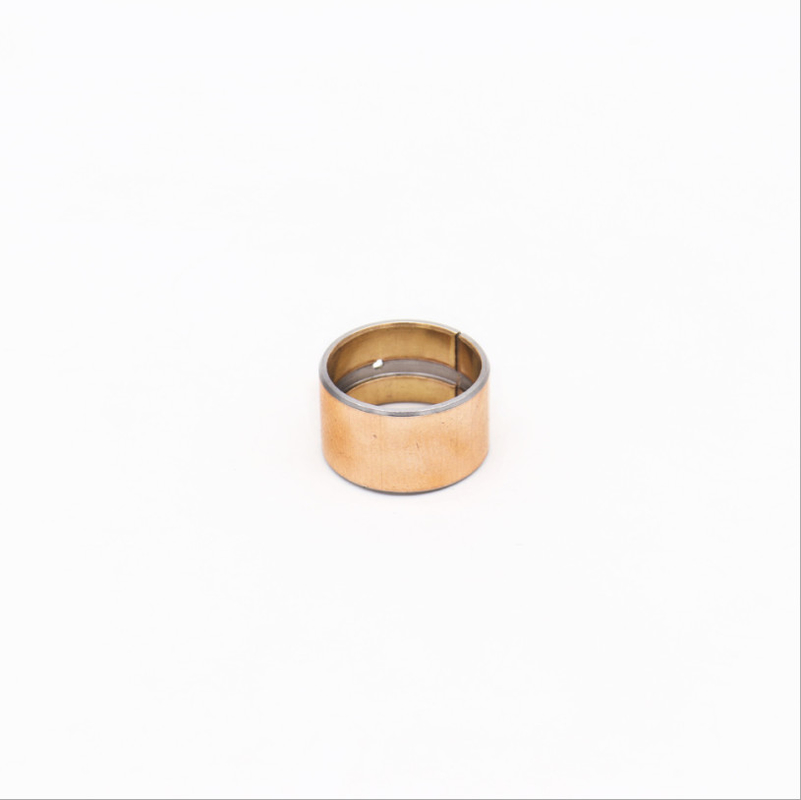

バイメタル軸受けブッシュ、オイル穴の設計、バイメタルの円柱ブッシュ、フランジ軸受け、陶磁器からオーダー メイド押し出された洗濯機。物質的(CuPb10Sn10、SAE-797、JIS-LBC3青銅色の合金)
オイル穴は形作る
ダイヤモンドの形態
のオイルのポケット無し滑らか
オイル穴はバイメタルのブッシュが十分に油を差したら設計して必要である;特別な条件なしでバイメタル シリーズのためにまた適している次のオイル穴の設計は推薦される。 | |||||
(d)ブッシュO.D. | Φ14>Dの≤ 22 | Φ22>Dの≤ 40 | Φ40>Dの≤ 50 | Φ50>Dの≤ 100 | Φ100>Dの≤ 180 |
オイルの穴径(mm) | 3 | 4 | 5 | 6 | 7 |
バイメタル軸受けは割れたギャップ及び負荷区域から、そしてオイル取得を支持して穴の位置に保つべきである油をさす。 |
化学成分多くの/% | |||||||||
---|---|---|---|---|---|---|---|---|---|
CU | Sn | Al | Fe | Mn | NI | Pb | Si | P | Zn |
78.0-82.0 | 9.0-11.0 | 0.01 | 0.25 | 0.2 | 2 | 8.0-11.0 | 0.01 | 0.1 | 2 |
私達は顧客の特別な条件およびデッサンに従って精密な終了する部品を作り出してもいい。
焼結させたSAE797層+鋼鉄支持+銅めっき/Tin-Plating
JF800バイメタル軸受けはマトリックス材料として低炭素の鋼板が付いている鋼鉄および銅合金プロダクト、表面のCuPb10Sn10かCuSn6Zn6Pb3を焼結させた。bimetlal tは最も強いものの軸受け容量、大型車両のバランス橋ブッシュ、ガスケットに耐える二重合金である;ブルドーザーの奴隷の車輪;完全にこのプロダクトで使用される自動車鋼鉄ブッシュ。それは広く利用された高負荷低速滑り軸受である。
私達はさまざまなタイプのオイル タンク、オイル穴、穴、等の銅合金の表面の処理の作動条件に従って適するために懸命に行くか、または機会行き続けることができないバイメタル軸受けを設計してもいい。よい接着強さおよび最適忍耐容量は二次焼結および二次放出によって得ることができる。
最高の動的負荷 | 140P N/mmの² | MAX Temperature°C | グリースの潤滑 | 150°C | |
最高の線形速度 | グリースの潤滑 | 2.5Vm/s | 流動潤滑 | 250°C | |
MAX PV | 2.8N/mmの²。m/s | 車軸の直径に一致させなさい | HRC | ≥ 53 | |
μ | 0.05~0.15 | RA | 0.16~0.63 | ||
最高の線形速度 | 流動潤滑 | 10 | 合金の層の硬度 | 80~120 | |
MAX PV | 10 | 熱伝導性の係数 | 47W/mk | ||
μ | 0.04~0.12 | 線形拡張係数(軸) | 18×10-6/K |
Norminal Thiickness |
シリーズBの許容(非機械感知可能な) |
シリーズCの許容(非機械感知可能な) |
1.0 | -0.025 | +0.25 +0.15 |
2.0 | -0.030 | +0.25 +0.15 |
2.5 | -0.035 | +0.25 +0.15 |
3.0 | -0.040 | +0.30 +0.15 |
3.5 | -0.045 | +0.30 +0.15 |
3.5 | -0.050 | +0.30 +0.15 |
バイメタルのブッシュは合金のライニング材料が付いている鋼鉄ストリップから形作られる。合金は別の適用に従って表面を機械で造られたオイル溝、穴である場合もある形作った刻み目等を並べた。それは高い負荷、低速振動及び回転動きのために適している。
